Menuet og Mezzo kabel

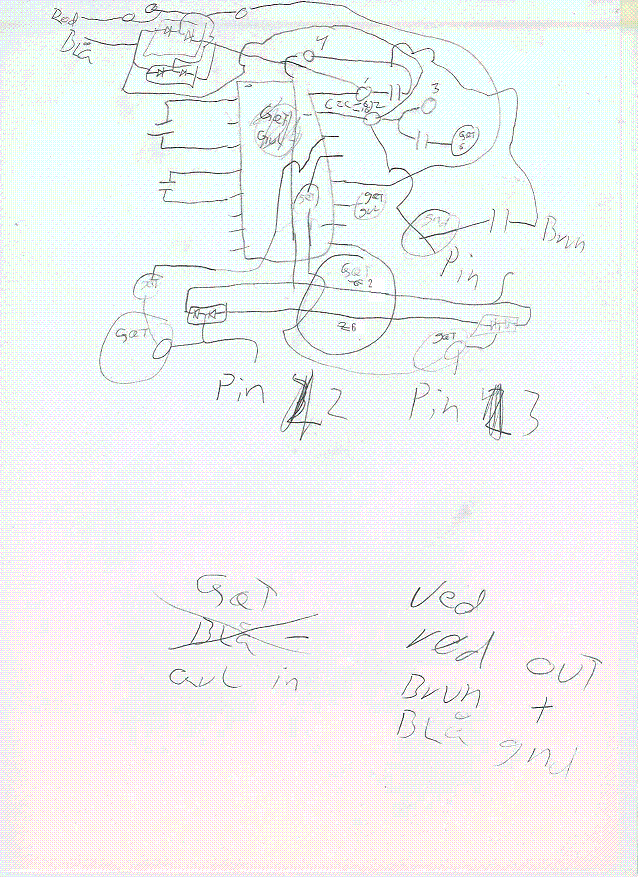

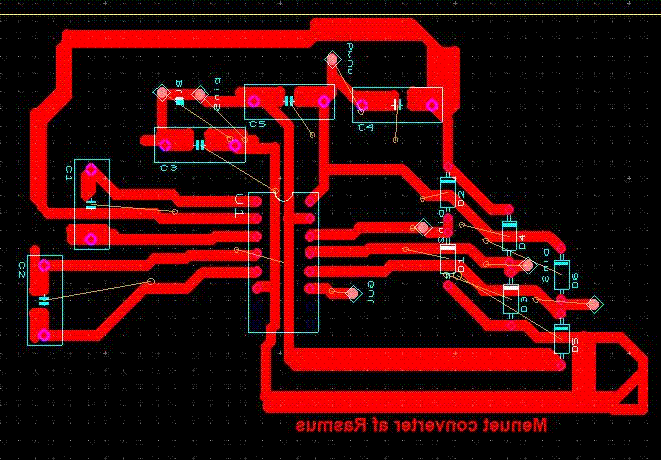

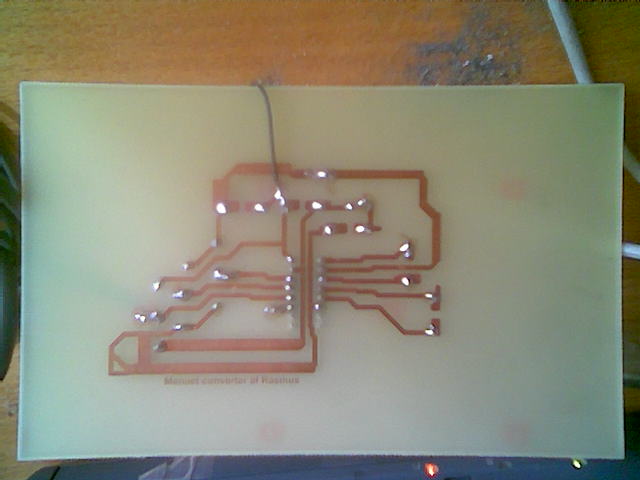

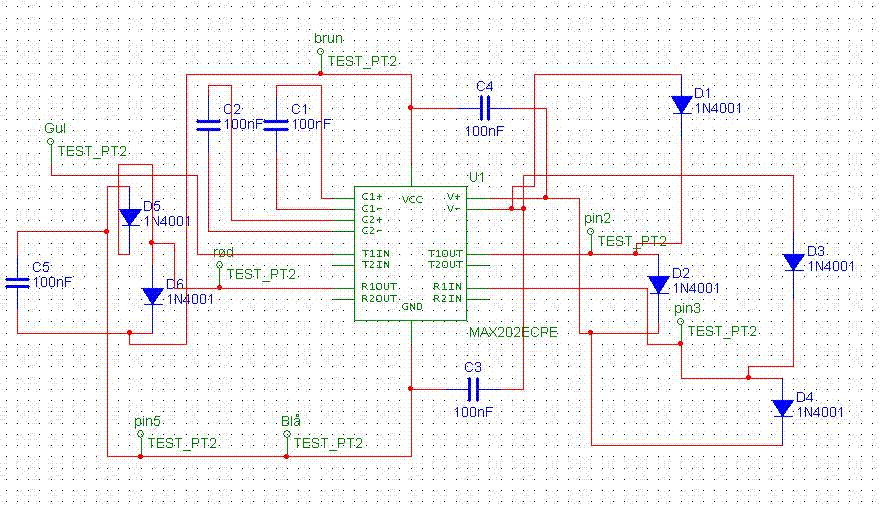

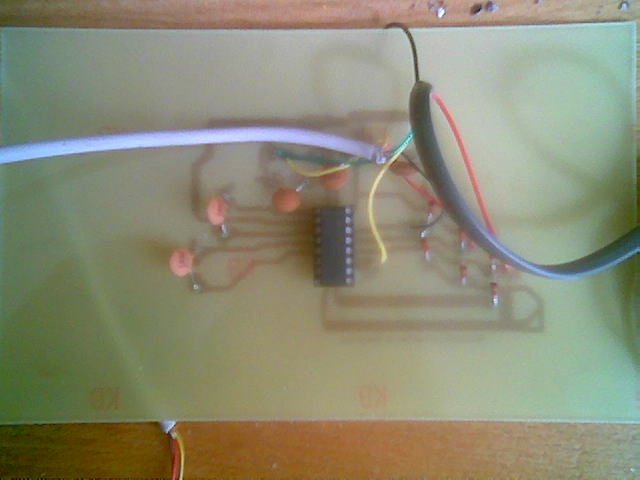

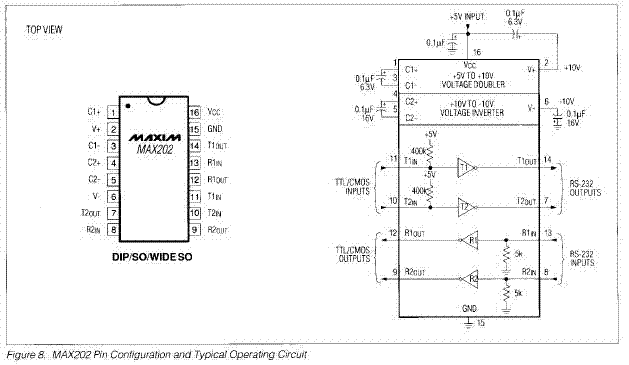

Jeg har med tiden fået skrabet et par menuet'er sammen, men det er hulens iriaterende at programmere den gennem lokalnummer 10 Det har producenten også tænkt på og derfor udstyret dem med en port så man kan programmere dem fra en pc I midlertid så koster sådan et kabel en hulens masse penge, derfor lånte jeg et kabel af en kolega, og fulgte printbanerne, og er nu kommet frem til hvordan det er bygget op Min hånd skitse fremstillet under Reverse engeniiering processen Derefter har jeg tegnet det ind i UltiSIM Min ultisim fil er her Så er det jo ikke sværer end at designe et print i UltiBoard Min ultiboard fil er her Hvis du ikke har Ultimate, men gerne vil lave printet aligevæld, så kan du enten printe denne pdf fil ud og ætse den eller du kan følge dette diagram og samle det på et modul print Diagrammet bruger i pc enden et sub-D stik, koblet til com porten, her har jeg i diagrammet angivet det som pin et eller andet. I PABC enden bruger den et RJ11 stik, her har jeg angivet det med den gamle type farvekode, det vil sige blå, rød, gul og brun. Hvis du kigger på stikket med ledningen mod dig, og forbindelserne op mod dig selv og vi starter med at tælle fra venstre mod højre er farverne som følger: brun=1, rød=2, blå=3, gul=4 Lidt om hvordan det fungere: Printet er bygget op over et standart design med en MAX202. Derudover er nogle af ind og udgangene beskyttet mod statisk elektricitet vha. dioder der sidder til + og - forsyningen, hvilket gør at hvis spændingen kommer over forsyningsspændingen, så afledes det gennem dioden til v+, og ligeledes med v- Når du endelig har fået samlet kablet, så skal du bruge nogle programmer til at kommunikere med PABC'en, programmet kan findes på producentens hjemmeside, sammen med manualer Jeg har fremstillet printet, jeg fandt nogle små pussigheder ved det, dels så er de steder jeg har angivet at man skal lode ledningerne på lavet som smd, det medfører 2 ting: Dels så er deres tekst på silkmasken spejlvendt (fordi det er beregnet til at stå på undersiden). Dels så er der på kobber banen ikke nogen markering af hvor de skal værer, det medførte at jeg kom til at bore et af hullerne (den der hedder brun) på den forkerte bane, heldigvis fangede min superhjerne fejlen inden den udviklede sig til noget fatalt, men der hvor jeg sad og lodede ledningerne på var der ikke nogen borer maskine, så den blev faktisk lodet på som smd. Jeg har endnu ikke været i nærheden af en af mine menuetter, så jeg kan stadig ikke sige om det virker. Men her er i al fald 2 billeder af printet. Oversiden Undersiden Okaj, der blev gjordt lidt grin af mig i prg for ikke at presse printet lidt sammen, hvis jeg havde taget mig tid til det, så havde jeg nok godt kunne, men jeg har det sådan at hvis jeg pressede det sammen, så havde jeg skulle skærer fotoprintet over, inden jeg skulle fremstille. Og jeg kender mig selv godt nok til at vide at den lille stump jeg så har til overs, tja, den får jeg ikke brugt, og fotoprint koster ikke al verden En ting de andre brokkede sig over, som jeg så godt kan forstå, er at der på printet skal ætses en hulens masse kobber væk. Det kunne jeg faktisk meget nemt ha designet mig ud af, problemet med at man skal ætse så meget kobber væk er at syren så bliver mættet hurtigere end hvis den ikke skulle ætse så meget, det betyder at man ville skulle skifte syren oftere jeg yder ingen garanti for at det virker, ej heller for at du kommer skadesfri gennem processen
